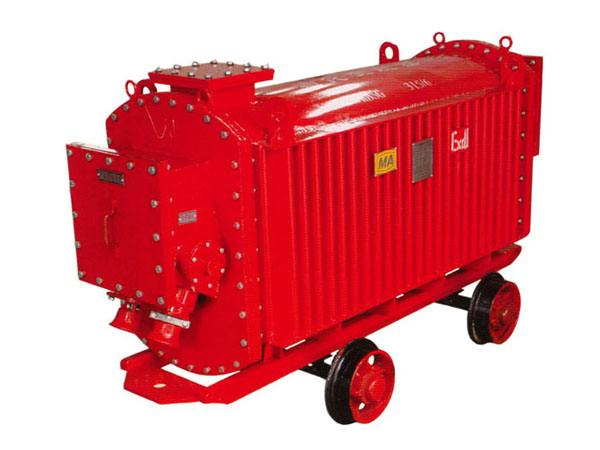

礦用變壓器保護整定計算

　　a. 過流I段保護

　　<1>動作電流

　　1>按躲過低壓側負荷母線發生三相短路時流過裝置的大短路電流整定

　　Iop = Krel*Id.max(3) = 1.4*1701 = 2381.4A

　　式中 Krel為可靠系數,取1.4

　　2>按躲過礦用變壓器的勵磁涌流整定,其動作電流應大于3~5倍額定電流

　　Iop = 5Ie = 5*1600/(1.732*6.3) = 5*146.63 = 733A

　　故選取

　　Iop = 2381.4A

　　Iop.j = 2381.4/500 = 4.763A

　　<2>靈敏度校驗

　　按 小方式下保護安裝處發生兩相短路時流過裝置的短路電流

　　Ksen = Id.min(2)/Iop = 22195*.0866/2381.4 = 8.07

　　<3>動作時限

　　取t = 0”

　　b. 過流

　　II段保護

　　<1>動作電流

　　按躲過礦用變壓器低壓側母線發生兩相短路時流過的大短路電流整定

　　Iop = Krel*Id.max(2) = 1.2*0.866*1701 = 1767.68A

　　Iop.j = 1767.68/500 = 3.54A

　　<2>動作時限

　　取t = 0.5”

　　c. 過流III段保護

　　<1>動作電流

　　按躲過低壓側母線上需要自起動的電動機

　　大起動電流之和整定

　　取SdΣ = 0.8Se

　　Kzq = 1/[Ud%+Se/(Kqd*SdΣ)]= 1/[0.08+1/(5*0.8)]= 3.03

　　Iop = Krel*Kzq*Ie = 1.2*3.03*146.63 = 533.16A

　　Iop.j = 533.16/500 = 1.066A

　　式中 Kzq為需要自起動的全部電動機在自起動時所引起的過電流倍數,取5

　　SdΣ為需要自起

　　動的全部電動機的總?cè)萘?/span>

　　Krel為可靠系數,取1.2

　　<2>靈敏度校驗

　　按低壓側母線處發生兩相金屬性短路時流過的 小短路電流

　　Ksen = Id.min(2)/Iop =0.866*1692/533.16 =2.75

　　以上是常見的礦用變壓器的整定的計算的主要的方法和主要的方式供大家進行參考
