礦用變壓器的參數

時間：2021/1/19 14:23:12 來源：http://www.it7t.cn 點擊：0次

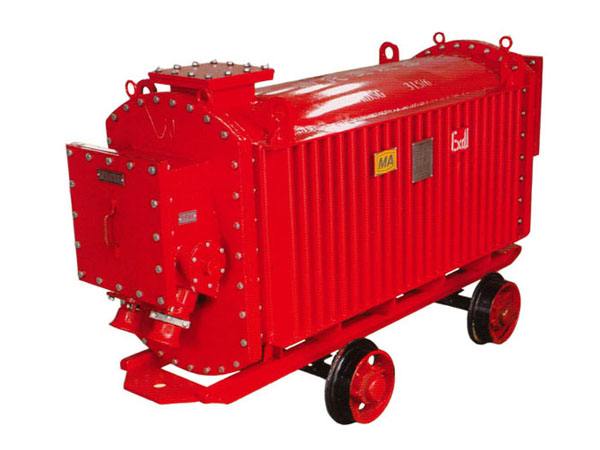

　　礦用變壓器的參數

，對礦用變壓器應用很重要

，在采購商要根據自己的需要，什么是礦用變壓器的參數呢?讓我們一起跟隨小編去看看吧!


　　變壓器在規定的使用環境和運行條件下

，主要技術數據一般都都標注在變壓器的銘牌上

。主要包括：額定容量、額定電壓及其分接

、額定頻率、繞組聯結組以及額定性能數據(阻抗電壓

、空載電流

、空載損耗和負載損耗)和總重。

、額定容量(kVA搜索)：額定電壓.額定電流下連續運行時,能輸送的容量。

、額定電壓(kV)：變壓器長時間運行時所能承受的工作電壓.為適應電網電壓變化的需要,變壓器高壓側都有分接抽頭,通過調整高壓繞組匝數來調節低壓側輸出電壓.

、額定電流(A):變壓器在額定容量下,允許長期通過的電流.

　　D、空載損耗(kW): 當以額定頻率的額定電壓施加在一個繞組的端子上

，其余繞組開路時所吸取的有功功率。與鐵心硅鋼片性能及制造工藝

、和施加的電壓有關.

、空載電流(%): 當變壓器在額定電壓下二次側空載時,一次繞組中通過的電流.一般以額定電流的百分?jǐn)?shù)表示.

　　F、負載損耗(kW): 把變壓器的二次繞組短路,在一次繞組額定分接位置上通入額定電流,此時變壓器所消耗的功率.

、阻抗電壓(%)：把變壓器的二次繞組短路,在一次繞組慢慢升高電壓,當二次繞組的短路電流等于額定值時,此時一次側所施加的電壓.一般以額定電壓的百分?jǐn)?shù)表示.

、相數和頻率：三相開頭以S表示，單相開頭以D表示。中國國家標準頻率f為50Hz

。國外有60Hz的國家(如美國)。

、溫升與冷卻：變壓器繞組或上層油溫與變壓器周圍環境的溫度之差,稱為繞組或上層油面的溫升.油浸式變壓器繞組溫升限值為65K

、油面溫升為55K。冷卻方式也有多種：油浸自冷

、強迫風冷

，水冷，管式

、片式等

。

、絕緣水平：有絕緣等級標準

。絕緣水平的表示方法舉例如下：高壓額定電壓為35kV級，低壓額定電壓為10kV級的變壓器絕緣水平表示為 LI200AC85/LI75AC35

，其中LI200表示該變壓器高壓雷電沖擊耐受電壓為200kV

，工頻耐受電壓為85kV，低壓雷電沖擊耐受電壓為75kV

，工頻耐受電壓為35kV.奧克斯高科技有限公司目前的油浸變壓器產品的絕緣水平為LI75AC35

，表示變壓器高壓雷電沖擊耐受電壓為75kV，工頻耐受電壓為35kV

，因?yàn)榈蛪菏?00V，可以不考慮

。

、聯結組標號：根據變壓器一.二次繞組的相位關系,把變壓器繞組連接成各種不同的組合,稱為繞組的聯結組。為了區別不同的聯結組,常采用時鐘表示法,即把高壓側線電壓的相量作為時鐘的長針,固定在12上,低壓側線電壓的相量作為時鐘的短針,看短針指在哪一個數字上,就作為該聯結組的標號.如Dyn11表示一次繞組是(三角形)聯結

，二次繞組是帶有中心點的(星形)聯結

，組號為(11)點。

　　以上生產的變壓器應用非常廣泛

，用于輸變電系統

、賓館

、飯店

、高層建筑、商業中心

、體育場館

、石化工廠

、地鐵、車站

、機場

、海上鉆臺等場所。特別適合于負荷中心和具有特殊防火要求的場所

。
