，其鐵芯柱為多級圓截面，確保低噪音低損耗油箱結構堅固，箱壁兩側焊有高、低壓電纜接線盒，作為電纜接線之用，高壓線圈須有額定電壓士5 %的分接電壓，利用分接開關變換電壓變換電壓時.必須先切斷電源，然后去除箱壁上分接開關的風雨雙進行變換電壓變壓器低壓側允許“Y”型接成693V 或“D”型接成400V 供電，在電纜接線盒內直接裝次級端頭引出六個瓷套供用戶改接變壓器吊裝利用焊在箱壁的吊攀，變壓器箱底均裝有拖撬，在拖撬上備有安裝孔，可供礦并需要時加裝礦車滾輪。

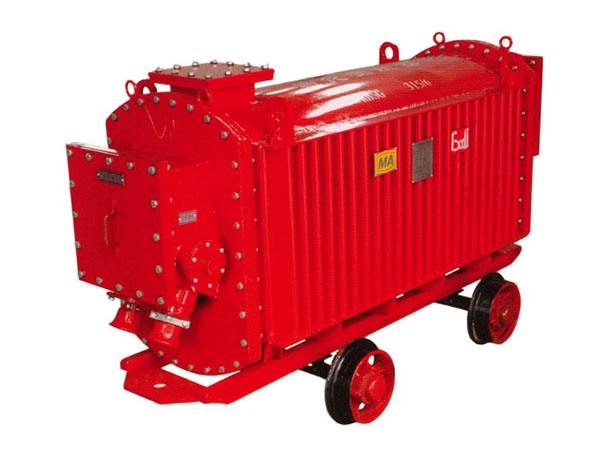

　　礦用變壓器適用于容量1250KVA及以下，電壓為10KV及以下的油浸式礦用電力變壓器

。此類型礦用變壓器是一般型油浸式變壓器，并無防爆要求，主要作為礦井配電時的礦用照明或電力拖動的電源。凡本系列變壓器經運輸后，不需作吊心檢查，即可裝配有關拆卸的零部件，做驗收試驗項目。

　　在礦用變壓器的鐵芯注意多點接地，若是進行鐵芯安裝時忽視了芯片的尖角就會走短路情況發生

，達不到絕緣的效果，因此要留意尖角。避免在使用中發生變壓器受潮情況，一般礦用變壓器若是受潮就會造成變壓器潮濕，出現短路狀況
