變壓器的工作頻率

時間：2021/3/12 13:54:12 來源：http://www.it7t.cn 點擊：0次

　　高頻變壓器是工作頻率超過中頻(10kHz)的電源變壓器

，主要用于高頻開關電源中作高頻開關電源變壓器

，也有用于高頻逆變電源和高頻逆變焊機中作高頻逆變電源變壓器的。按工作頻率高低

，可分為幾個檔次：10kHz- 50kHz

、50kHz-100kHz

、100kHz～500kHz

、500kHz～1MHz、1MHz以上

。


　　變壓器是變換交流電壓

、電流和阻抗的器件，當初級線圈中通有交流電流時

，鐵芯(或磁芯)中便產生交流磁通，使次級線圈中感應出電壓(或電流)

。

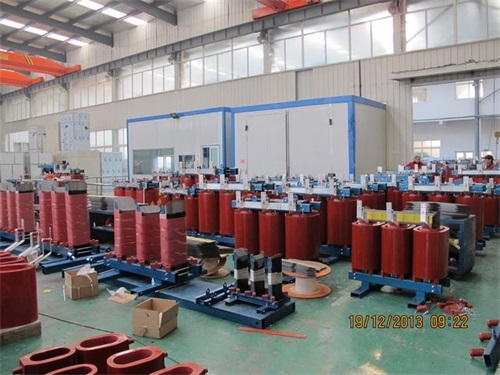

　　變壓器由鐵芯(或磁芯)和線圈組成

，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈

，其余的繞組叫次級線圈

。

　　高頻變壓器是作為開關電源主要的組成部分。開關電源中的拓?fù)浣Y(jié)構有很多

。比如半橋式功率轉換電路

，工作時兩個開關三極管輪流導通來產生100kHz的高頻脈沖波，然后通過高頻變壓器進行變壓

，輸出交流電

，高頻變壓器各個繞組線圈的匝數比例則決定了輸出電壓的多少。典型的半橋式變壓電路中為顯眼的是三只高頻變壓器：主變壓器

、驅動變壓器和輔助變壓器(待機變壓器)

，每種變壓器在國家規定中都有各自的衡量標準，比如主變壓器

，只要是200W以上的電源

，其磁芯直徑(高度)就不得小于35mm。而輔助變壓器

，在電源功率不超過300W時其磁芯直徑達到16mm就夠了

。

　　為了提高系統的控制精度,可采用雙通道測角系統。用四臺結構相同的旋轉變壓器,兩臺XZ1與XZ2組成粗通道測角系統,另外兩臺XZ3與XZ4組成精通道測角系統

。XZ1與XZ3

、XZ2與XZ4分別通過升速比為i(i=15～30)的升速器相連接。當主令軸帶動粗通道的XZ1轉過θ1角時

，精通道的XZ3將轉過iθ1角

，XZ2與負載同軸，其轉角為θ2時

，XZ4的轉角為iθ2

。粗通道的輸出電壓Uc1=kUr sinδ，精通道XZ4的輸出電壓為Uc2=kUrsiniδ,式中δ=θ1-θ2

。二者的輸出電壓經過粗精轉換器處理后再經放大裝置驅動負載

。應用雙通道測角系統可組成雙通道伺服系統,當誤差角δ較小時用精通道信號控制,誤差角δ較大時用粗通道信號控制

。因此系統的控制精度高可達3″～7″。為了減少減速器齒輪間隙造成的非線性誤差

，可采用電氣變速式雙通道測角系統

，即采用多極旋轉變壓器。它是在一個機體內安裝單極和多極兩臺旋轉變壓器

，而共用一根軸

。用單極變壓器組成粗通道系統，多極旋轉變壓器組成精通道系統

。這樣既能提高精度又能簡化結構

。

　　以上的變壓器其中定子繞組作為變壓器的原邊，接受勵磁電壓

，勵磁頻率通常用400

、3000及5000HZ等。轉子繞組作為變壓器的副邊

，通過電磁耦合得到感應電壓

。
