礦用隔爆型干式變壓器說明書

時間：2021/3/26 9:07:20 來源：http://www.it7t.cn 點擊：0次

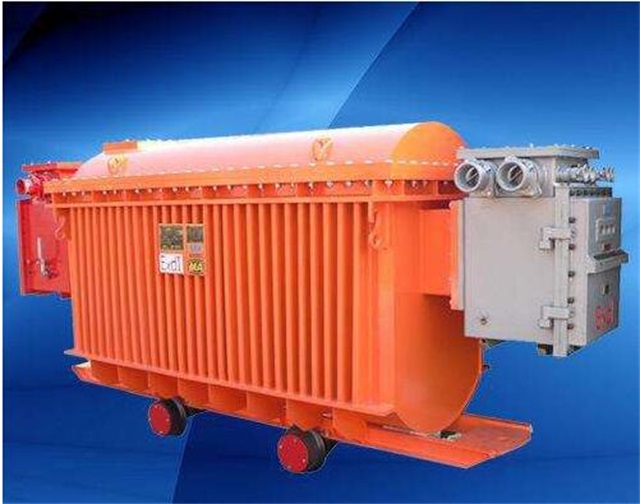

　　礦用隔爆型干式變壓器由箱殼、箱蓋

、鐵心裝配

、絕緣裝配

、高壓引線、低壓引線及鐵路軌道用小車等組成;本節主要介紹礦用隔爆型干式變壓器

，高

、低壓開關結構及工作原理見其使用說明書。

　　變壓器箱殼有兩種結構

。一種為頂開蓋的隔爆型結構，用于800kVA 以上產品

，箱殼兩側為波紋鋼板

，箱底采用厚鋼板，高

、低壓出線盒均焊于箱殼兩端

。另一種為兩端開蓋的隔爆型結構，用于 630kVA 及以下產品

，箱殼兩側為波紋鋼板

，頂部及底部為弧形鋼板，頂部高

、低壓側均設有接線法蘭。兩種箱殼上均設有四個大吊拌

，供變壓器整體起吊之用;箱殼兩端焊有接地螺栓及“〨”接地標志

，供連接外接地線之用。

　　頂開蓋的隔爆型結構

，頂部為一個弧形箱蓋

，在箱蓋上設有四個小吊拌，用于箱蓋拆卸時的起吊

，箱蓋高壓側設有分接法蘭

。兩端開蓋的隔爆型結構，兩端各裝有一個箱蓋

，在每個箱蓋上設有兩個小吊拌

，用于箱蓋拆卸時的起吊

，高

、低壓出線盒分別焊于兩個箱蓋上。

　　高

、低壓開關或高

、低壓電纜出線盒分別裝于箱殼兩端，變壓器內部有高低壓連鎖線及溫度控制線分別與高

、低壓開關連接;溫度控制采用PT100 電阻或溫度繼電器

，當變壓器內溫度超過125時，發出超溫信號

。

　　變壓器鐵心裝配由鐵心、夾件、絕緣件等組成

。鐵心采用優質 30Q130 30Q120冷軋取向硅鋼片

、多級步進式全斜接縫疊片結構，以降低空載損耗和空載電流;鐵心片切口涂防銹液

，鐵心柱及下鐵軛表面涂耐高溫防銹防潮漆

。夾件采用槽鋼，上下拉緊采用拉螺桿結構

，并采取措施防止鐵心和夾件產生相對位移，以免影響產品質量

。鐵心絕緣件采用國產優質H級絕緣材料

。

　　變壓器絕緣裝配包括主縱絕緣、高低壓線圈

、線圈壓緊等結構

。主縱絕緣采用國產優質H 級絕緣材料;高低壓線圈采用緊繞工藝，提高了線圈的機械強度;高低壓線圈采用C級絕緣的 Nomex 紙包無氧銅導線

，Nomex 紙與空氣的介電常數非常接近

，線圈周圍的電場均勻

，局放小

。線圈壓緊采用壓釘和瓷壓塊結構

，并采取措施防止松動

。高壓引線采用電纜引出，低壓引線采用電纜或銅母線引出

，爬電距離及空氣間隙大于GB3836.3-2000 中有關規定

，在正常運行條件下不會產生火花、電弧和危險溫度

，使用安全可靠

。小車用螺栓固定于箱體底部

，可拆卸

，小車軌距900/600mm可調。

　　工作原理：變壓器是利用電磁感應作用工作的

，它的結構原理是：兩個(或兩個以上) 互相絕緣的線圈套在一個共同的鐵心柱上(三相變壓器由三個鐵心柱組成)

，它們之間有磁的耦合，但沒有電的直接聯系

。當高壓通以工頻三相額定電壓

，線圈中電流在鐵心中產生交變磁場

，其頻率和外施電壓的頻率一樣，根據電磁感應定律

，交變磁場在高

、低壓線圈中感應出同頻率電勢，低壓線圈中有了電勢

，便可向負載供電!
