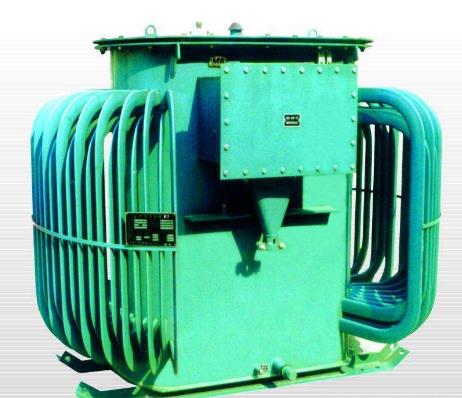

礦用變壓器交流電壓

時間：2021/3/26 9:14:04 來源：http://www.it7t.cn 點擊：0次

　　用來改變交流電壓的大小

，它適用于有甲烷混合氣體和煤塵等有爆炸危險的礦井中。將6KV,10KV電源轉換成400(380)、693(660)、1200(1140)、3450(3300)V煤礦井下所需的低壓電源

。礦用變壓器外殼為全波紋，兩邊開蓋式和上開蓋式結構，具有機械強度高

、溫升低、散熱效果好等優點。鐵芯選用優質低損耗硅鋼片

，空載損耗低

、空載電流小、噪音低

。采用H級絕緣材料及先進的絕緣結構

，熱穩定性好，可在高溫下持續滿負荷運行

。

　　用于礦井中有煤塵和沼氣而無爆炸危險的場所

，供電力拖動和照明用電。這種變壓器為油浸式

。其內部結構和工作原理與普通油浸式電力變壓器相同

。主要區別在于外殼和進出線裝置。

　　礦用一般型變壓器結構堅固

，外型低矮

。變壓器上部沒有儲油柜，油箱內油面上留有適當空間

，以防箱蓋上通氣孔阻塞時油箱內產生過大的壓力

。油箱的機械強度能承受0.1 兆帕的壓力而不發生永久性變形。礦用變壓器的高

、低壓進出線都采用電纜接線盒

，盒中灌注絕緣。

　　礦用一般型變壓器的容量有50

、100

、180、320千伏安等幾種

。在變壓器原邊設有無勵磁調壓

，礦用變壓器調壓范圍為±5%;副邊線圈引出6個端子，可以Y/△接

，得到690/400伏或1200/690伏

。

　　用于礦井中有爆炸危險的場所。這種變壓器多制成干式

，主要結構特點是箱殼的全部接合面均按隔爆要求制作

，能承受0.8兆帕的內部壓力。

　　礦用干式變壓器的容量通常有4千伏安和2.5千伏安兩種

，專為電鉆

、照明、信號等設備供電

。它的進出線是電纜通過出線套引出的

。原邊的電壓有380伏、660伏兩種;副邊電壓一般為133伏。

　　在重瓦斯保護的動作原因沒有查清前

，不得合閘送電

。瓦斯保護是變壓器的主保護之一，屬于非電氣量保護

，所謂輕,重瓦斯保護的主要區別在于氣體繼電器的整定值的大小差異

，輕瓦斯只發告警信號，不跳閘

，重瓦斯會跳閘

。零序電壓等于三相電壓的相量和。

　　零序電流的計算方法類似

。護能反應變壓器油箱內的任何故障

，包括鐵心過熱燒傷、油面降低等

，但差動保護對此無反應

。又如變壓器繞組產生少數線匝的匝間短路，雖然短路匝內短路電流很大會造成局部繞組嚴重過熱產生強烈的油流向油枕方向沖擊

，但表現在相電流上卻并不大

，因此差動保護沒有反應，但瓦斯保護卻能靈敏地加以反應

，這就是差動保護不能代替瓦斯保護的原因

。
