干式變壓器運行效果

時間：2021/4/6 16:52:47 來源：http://www.it7t.cn 點擊：0次

　　干式變壓器主要由變壓器鐵芯，變壓器繞組

，變壓器絕緣

、變壓器引線

，變壓器冷卻裝置和測溫裝置

。配電變壓器線圈在高精度繞線機上繞制

，低壓繞組采用箔式繞制結構

，較大容量變壓器留有通風氣道

，繞制完成后進行真空干燥

，澆注固化過程嚴格按照工藝要求進行操作

，使線圈內無氣泡

、空穴，變壓器產品達到優質運行效果

。

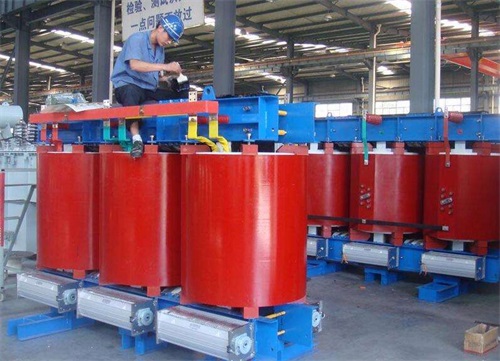

timg (37).jpg

　　該系列配電變壓器鐵芯選購優質高導磁的晶粒取向冷軋硅鋼片

，并采用先進的硅鋼片剪切線、45°全斜接縫階梯進迭片

，芯柱采用F級無緯帶綁扎及鐵軛不沖孔拉板固定新型結構等先進工藝

，鐵芯表面采用環氧樹脂包封，減小了漏磁影響

，有效改善了磁路分布

，降低了鐵芯噪聲、空載損耗和空載電流

，使得配電變壓器產品外觀質量大大提高

。

　　高壓繞組采用分段分層式，大大的降低了繞組層間電壓

，采用帶填料環氧樹脂真空澆注成型

，減小了繞組內部局部放電量，提高了線圈的電氣性能

。配電變壓器繞組層間采用DMD環氧樹脂預浸布

，增加耐壓強度，繞組表面采用玻璃纖維網格布填充

，增強了線圈的機械強度

，提高了配電變壓器產品抗短路的能力，線圈永不開裂

。

　　低壓繞組采用箔式結構

，線圈采用軸向冷卻風道，增強散熱能力

，配電變壓器低壓繞組層間采用DMD環氧樹脂預浸布

，端部采用環氧樹脂封灌，整體固話成型

。

、阻燃，環氧樹脂作為SCB10干式變壓器絕緣材料本身難燃

，不會在發生火災時助燃

。

　　2、防潮和耐塵

，SCB10干式變壓器繞組表面噴涂三防漆

，在塵埃、潮濕等惡略環境下，對干式變壓器不會產生影響

。

、結構堅固，SCB10干式變壓器繞組采用環氧樹脂澆注固化成型

，機械強度高

，抗短路能力強。

、過負載能力強

，SCB10干式變壓器絕緣等級為F級，耐熱等級高

，超額定值運行能力提高

。

　　5、維護便捷

，SCB10干式變壓器無需用變壓器油

，長期停運后通電干燥處理即可。

　　干式變壓器新一代節能產品

，該系列配電變壓器產品使用在變壓器電壓直接從50KV電網轉變?yōu)?00V配電的特殊場合

，可減少50KV輸變電環節，使運行維護費用明顯降低

。
