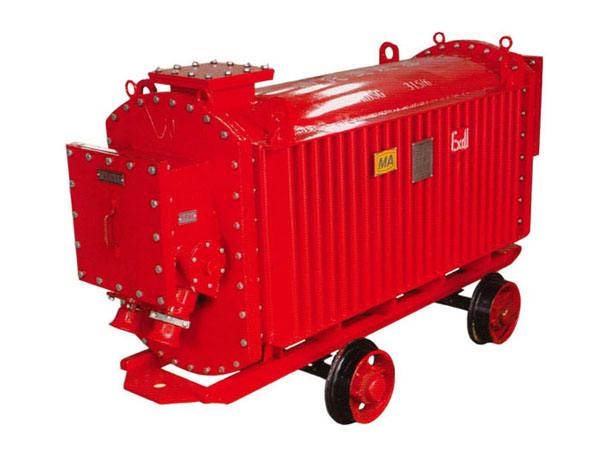

礦用變壓器部件組成

時間：2021/4/13 9:44:19 來源：http://www.it7t.cn 點擊：0次

　　礦用變壓器由鐵芯(或磁芯)和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈

，其余的繞組叫次級線圈

。它可以變換交流電壓

、電流和阻抗

。簡單的鐵心礦用變壓器由一個軟磁材料做成的鐵心及套在鐵心上的兩個匝數不等的線圈構成.這點要記住是主要的。因為知道了礦用變壓器的工作原理大家可以隨時了解礦用變壓器哪方面需要定期的進行維護了

。


　　干式礦用變壓器的承受熱沖擊能力強

、過負載能力大、難燃

、防火性能高

、對濕度

，灰塵不敏感等優勢

，造就了其廣泛的適應性。干式礦用變壓器適宜用于防火要求高

，負荷波動大以及污穢潮濕的惡劣環境中

。如：機場、地鐵

、發電廠

、冶金、醫院

、高層

、購物中心、居民密集區

、石化

、核電、核潛艇等重要場所

。它是理想的供配電設備

。

　　低局放：樹脂混合料采用國外先進的攪拌方法和真空薄膜脫氣兩種技術，使混合料攪拌均勻和底排除了混合料內的氣泡

。產品僅有極低的局部放電量

，可控制在5PC以下。

　　高

、低壓線圈均在真空和壓力下澆注

，使樹脂絕緣既具有全包封性，又具有層匝間浸清性

。澆注體具有致密的固化結構

，阻燃、防爆

、不污染環境

。纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧，高熱下樹脂不會產生有毒有害氣體

。

　　高機械強度：帶填料的樹脂使?jié)沧Ⅲw內的膨脹系數差異小

，固化收縮率小，內應力小

，固化物的硬度高

，在高、低壓線圈的內外表面環氧樹脂包封層內

，放置有預制成型的加強材料

，具有尤如鋼筋混凝土一樣的致密結構，因而機械強度還大于純環氧樹脂

，能承受突發短路電動力作用而無損傷

。

　　高電氣強度：高、低壓線圈均在真空中澆注成全密封結構

，有良好的絕緣性能和抗電弧性能以及防潮性能

，能承受大氣過電壓、操作過電壓

、暫態過電壓和長期工作電壓的電氣強度

，工頻耐壓為強型。

　　高耐熱強度：高低壓線圈均為薄層環氧樹脂包封絕緣

，且導熱系數大

，有良好的散熱性能，冷卻方式一般采用空氣自然冷卻(AN)

，也可配置強制風冷系統(AF)

。絕緣耐熱等級可達到H級，平均溫升允許升12.5K

，極限溫度可達180℃

，具有很高的耐熱強度，使用壽命在30年以上

。

　　體積小

，重量輕，占地空間少

，安裝費用低

，不須考慮排油池、防火消防設施和備用電源等

?div id="4qifd00" class="flower right">

？煞稚惭b在負荷中心，充分靠近用電點

，從而降低線路造價和節省昂貴的低壓設施費用

。

　　外殼材料采用不銹鋼或鋁合金

。防護等級達到IP20和IP23。IP20外殼可防止直徑大于12MM的固體異物進入

，對礦用變壓器作進一步的安全保護

。IP23外殼更兼具防止與垂直線60°角以內的水滴流入,可適用于戶外運行。

　　溫控系統由溫度控制器和安裝在產品熱點即低壓繞組上端部的PTC測溫元件構成

，實現對礦用變壓器的溫度測量與控制

，若由于過載運行或故障引起礦用變壓器繞組溫度過高，溫度控制器發出報警信號

，溫度超過安全值時會自行跳閘

。采用強迫風冷時則由溫度控制器根據繞組溫度高低決定冷卻風機的投入或切換。
