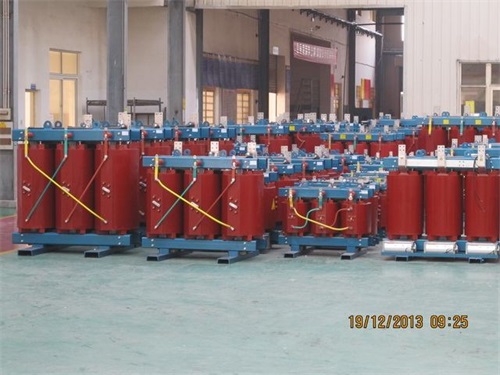

纏繞式樹脂包封繞組干式變壓器

時間：2021/8/17 10:01:13 來源：http://www.it7t.cn 點擊：0次

　　樹脂繞包式電力變壓器又稱纏繞式樹脂包封繞組干式變壓器

。該變壓器的絕緣耐熱等級為F級，繞組的包封層也具有良好的耐潮

、耐裂和阻燃自熄性能

。


　　樹脂繞包式電力變壓器是指高

、低壓繞組像“樹脂塊體” 一樣成堅固的整體

。1 它們之間沒有套裝間隙

，繞組內設置散熱的軸向氣道

。1000V及以下的低壓釆用箔式線圈

，1000V以上的則為漆包圓銅線或扁銅線繞制的線圈

。除了箔式線圈之外，所有的繞組均被纏繞玻璃纖維絲加強的樹脂所包封

。該變壓器繞組有以下特點

。 ①機械強度高。

　　浸有樹脂的玻璃纖維絲用直繞和斜繞(交叉纏繞)的方法把繞組包封起來

，因此

，有較高的機械強度。 ②阻燃性能好

。干式變壓器的繞組都有阻燃自熄的性能

，但是樹脂繞包式干式變壓器繞組的阻燃性能更好。 ③無模成型生產周期短

，制造成本低 ④在浸漬環氧樹脂的同時

，采用玻璃絲帶纏繞在繞組表面，然后加熱固化形成玻璃鋼層

，不用真空處理

，高、低壓繞組一次繞成

，無套裝間隙

。

　　不帶填料的薄絕緣澆注變壓器就是薄層樹脂澆注繞組變壓器，又稱玻璃纖維加強的薄絕緣澆注變壓器

。其低壓繞組也是用銅箔或鋁箔或用扁線繞制的

，高壓繞組用箔帶在環氧玻璃纖維筒上繞成分段式，或用扁線或圓線繞成分段層式

，然后裝入澆注模澆注

。樹脂包封層厚度僅為1?3mm。注：帶填料的厚絕緣澆注和不帶填料的薄絕緣澆注都屬環氧澆注干式變壓器

　　干式變壓器大多應用在需要“防火

、防爆”的場所

，一般大型建筑、高層建筑上易采用;而油式變壓器由于“出事”后可能有油噴出或泄漏

，造成火災

，大多應用在室外，且有場地挖設“事故油池”的場所

。

　　對負荷的承受能力不同,一般干式變壓器應在額定容量下運行

，而油式變壓器過載能力比較好

。

　　造價不一樣對同容量變壓器來說，干式變壓器的采購價格比油式變壓器價格要高許多

。

　　干式變壓器型號一般開頭為SC(環氧樹脂澆注包封式)

、SCR(非環氧樹脂澆注固體絕緣包封式)、SG(敞開式)

　　以上是干式變壓器和油式變壓器的為基本的特征

，他們之間是有著區別和聯系的

，在使用上要注意區分。它們之間的各種的關系要正確去區分

，使用的時候才能夠把握到佳的效果!
