干式變壓器的通風量

時間：2021/9/9 10:54:28 來源：http://www.it7t.cn 點擊：0次

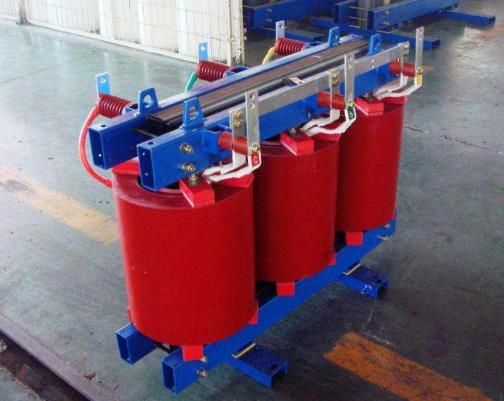

　　干式變壓器在使用時需要避免火災現象的發生

，對于干式變壓器火災的預防好的方法就是設置通風量

，干式變壓器的通風量的設置是比較常見的

，設置的過程中也是要注意各種各樣的程序的，對于干式變壓器的通風量的設置要注意哪些步驟呢?和變壓器廠小編一起來了解下吧：

　　下面以上述計算結果為依據

，計算干式變壓器房不同溫度差時通風量需要

。

　　(1)《簡明通風設計手冊》公式(3-1)，G1 = 3600Q/[(tp - tj)Cb]計算出每小時通風重量。

　　(2)將上式計算結果除以空氣密度，將每小時通風重量化為每小時通風體積量

，即G2 = G1/r

，查《簡明通風設計手冊》表1-3，干空氣100kPa壓力下密度;干空氣溫度為35℃時密度r = 1.11kg/m3;40℃時密度r = 1.092kg/m3;50℃時密度r = 1.056 kg/m3;45℃時密度可按r = (1.092 + 1.056)/2 = 1.074 kg/m

　　(3)代入公式

，到不同容量干式變壓器不同溫度差時自然通風量數據。

　　(4)抽風機選擇與配置

　　從計算結果看，干式變壓器室進出風溫差為15℃時

，1600kVA及以下干式變壓器、進出風溫差為10℃時

，1000kVA及以下干式變壓器

、進出風溫差為5℃時， 630kVA及以下干式變壓器干式變壓器室設所需自然進出風窗面積相對容易滿足

，沒有什么困難

。

　　干式變壓器室所需自然進出風窗有困難干式變壓器室增設機械排風。機械排風量G4 = G2×(1-k), G4機械排風量, G2總排風量

，k為干式變壓器室自然進出風窗面積占總面積比例

。標準圖進出風窗面積比取1:1.5，增設機械排風僅補償排風量

，進風窗面積未補償

，進出風窗面積比可按1:2，則可求出機械排風采進出風百頁窗加機械排風

，共同完成干式變壓器室通風任務

。達到夏季和干式變壓器負荷較滿時，排風機需投入運行

。進風溫度為25℃及以下或干式變壓器油面溫度90℃及以下時

，排風扇均可停運。通風機選擇DGF型風機

，安裝干式變壓器室或兩面?zhèn)葔μ?div id="jpandex" class="focus-wrap mb20 cf">，室外管口與外墻面垂直，室外管口內設不大于10×10mm2孔不銹鋼網

。計算表明

，不同容量干式變壓器不同溫度差時，采用不同臺數抽風機

，以滿足通風散熱需要

。

　　以上是常見的干式變壓器的通風量的相關的設置的主要的方法和主要的程序供大家進行參考，對于干式變壓器您還有什么其他的疑問的話請登錄變壓器網站有專業的技術人員為您解答!
