ks11礦用變壓器安裝示意

時間：2023/6/13 15:34:27 來源：http://www.it7t.cn 點擊：0次

　　ks11礦用變壓器適用于煤礦井下中央變電所

、井底車場

、總進風道和主要進風道,雖有瓦斯但無爆炸危險的場所。也適用于隧道比較潮濕的環境中

。以下是主要的安裝流程和工藝供大家進行參考：

　　(1)ks11礦用變壓器基礎施工

　　在ks11礦用變壓器運到安裝地點前

，應完成ks11礦用變壓器安裝基礎敦的施工

。ks11礦用變壓器基礎敦一般采用磚塊砌筑而成，基礎墩的強度和尺寸應根據ks11礦用變壓器的質量和有關尺寸而定。有防護罩的ks11礦用變壓器還應配備金屬支座

，ks11礦用變壓器

、防護罩均可通過金屬支座可靠接地。接地線通常采用—40X4的鍍鋅扁鋼與就近接地網用電焊焊接

。

　　(2)設備點件檢查

　　設備點件檢查應由安裝單位

、供貨單位會同建設單位代表共同進行，并做好記錄

。按照設備清單

、施工圖紙及設備技術文件核對ks11礦用變壓器本體及附件、備件的規格型號是否符合設計圖紙要求

，是否齊全

，有無丟失及損壞。ks11礦用變壓器本體外觀檢查無損傷及變形

，油漆完好無損傷。油箱封閉是否良好

，有無漏油滲油現象

，油標出油面是否正常，絕緣瓷件及環氧樹脂鑄件有無損傷

、缺陷及紋裂

。發現問題應立即處理。

　　(3)ks11礦用變壓器的二次搬運

　　ks11礦用變壓器的二次搬運應有起重工作業

，電工配合

，*好采用汽車吊吊裝，也可采用吊鏈吊裝

。距離較長時*好采用汽車運輸

，運輸時必須用鋼絲繩固定牢固，并保持行車平穩

，盡量減少震動;距離較短且道路良好時

，可用卷揚機、滾杠運輸

。ks11礦用變壓器吊裝時

，索具必須檢查合格，鋼絲繩必須掛在油箱的吊鉤上

，上盤的吊環僅作吊芯用

，不得用此環吊裝整臺ks11礦用變壓器。ks11礦用變壓器搬運時

，應注意保護瓷瓶

，*好用木箱或紙箱將高低壓瓷瓶罩住，使其不受損傷。ks11礦用變壓器搬運過程中不應有沖擊或嚴重震蕩情況

，利用機械牽引時

，牽引的著力點應在ks11礦用變壓器重心以下，以防傾斜

，運輸傾斜角不得超過15°

，防止內部結構變形。用千斤頂頂升大型ks11礦用變壓器時

，應將千斤頂放置在油箱專門部位

。大型ks11礦用變壓器在搬運或卸裝前，應核對高低壓側方向

，以免安裝時調換方向發生困難

。

　　(4)ks11礦用變壓器穩裝

　　ks11礦用變壓器就位可用汽車吊直接甩進ks11礦用變壓器室內，或用道木搭設臨時軌道

，用三步搭

、吊鏈吊至臨時軌道上，然后用吊鏈拉入室內合適位置

。ks11礦用變壓器就位時

，應注意其方位和距墻尺寸應與圖紙相符，若圖紙無規定時

，應符合設計規范的要求

。ks11礦用變壓器基礎的軌道應水平，軌距與輪距應配合

，裝有氣體繼電器的ks11礦用變壓器

，應使其頂蓋沿氣體繼電器氣流方向有1%～1.5%的升高坡度。ks11礦用變壓器寬面推進時

，低壓側應向外;窄面推進時

，油枕側一般應向外。在裝有開關的情況下

，操作方向應留有1200mm以上的寬度

。裝有滾輪的ks11礦用變壓器，滾輪應能轉動靈活

，在ks11礦用變壓器就位后

，應將滾輪用能拆卸的制動裝置加以固定。ks11礦用變壓器的安裝應采取抗震措施

。

　　(5)附件安裝

　　ks11礦用變壓器有許多附件

，如散熱器、氣體繼電器

、防潮呼吸器

、溫度計

、風扇、高壓套管和電壓切換裝置等

，應根據相關規范和產品說明書的要求安裝附件

。

　　(6)ks11礦用變壓器接線

　　ks11礦用變壓器的一二次連線及地線、控制線均應符合相應的規定

。ks11礦用變壓器一二次引線的施工

，不應使ks11礦用變壓器的套管直接承受應力。ks11礦用變壓器的工作零線與中性點接地線應分別敷設

，工作零線宜用絕緣導線

。ks11礦用變壓器中性點的接地回路中，靠近ks11礦用變壓器處宜做一個可拆卸的連接點

。油浸ks11礦用變壓器附件的控制導線應采用具有耐油性能的絕緣導線

。靠近箱壁的導線應用金屬軟管保護

，并排列整齊

，接線盒應密封良好。

　　(7)ks11礦用變壓器的交接試驗

　　ks11礦用變壓器的交接試驗應由當?shù)毓╇姴块T的許可的實驗室進行

，試驗標準應符合《電氣裝置安裝電氣設備交接試驗標準》

、當?shù)毓╇姴块T規定及產品技術資料的要求

　　(8)ks11礦用變壓器送電前的檢查

　　ks11礦用變壓器試運行前，必須由質量監督部門檢查合格后方可運行

。ks11礦用變壓器試運行前的檢查內容包括：

　　①各種交接試驗單據齊全

，數據符合要求

。

　　②ks11礦用變壓器應清理

、擦拭干凈

，頂蓋上無殘留雜物，本體及附件無殘損

，且不滲油

。

　　③ks11礦用變壓器一二次引線相位正確

，絕緣良好

　?div id="4qifd00" class="flower right">

、芙拥鼐€良好

　　⑤通風設施安裝完畢

，工作正常

，事故排油設施完好，消防設施齊備

。

　?div id="4qifd00" class="flower right">

、抻徒s11礦用變壓器油系統油門應打開

，油門指示正確，油位正常

。

　?div id="4qifd00" class="flower right">

、哂徒s11礦用變壓器的電壓切換裝置置于正常電壓檔位

　　⑧保護裝置整定值符合規定要求

，操作及聯動試驗正常

。

　　⑨ks11礦用變壓器保護欄安裝完畢

，各種標志牌掛好

，門裝鎖

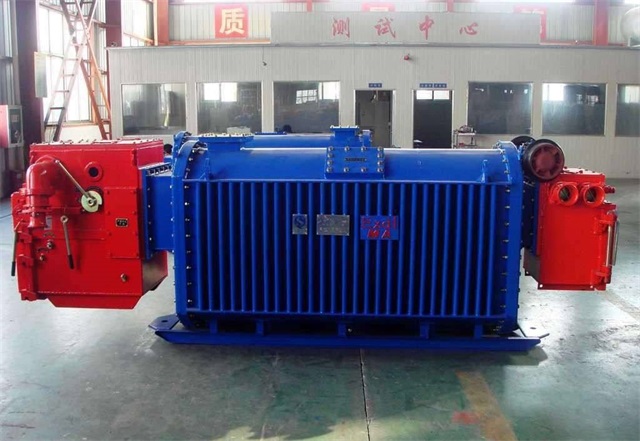

ks11礦用變壓器安裝示意
