非晶合金變壓器

SCBH15-50/10全銅非晶合金變壓器

時間：2020/10/24 15:33:14 來源：http://www.it7t.cn 點擊：0次

　　SCBH15-50/10全銅非晶合金變壓器是用非晶合金制作鐵芯的變壓器

。非晶合金材料的金屬原子排列呈無序非晶狀態

，它的去磁與被磁化過程極易完成，較硅鋼材料鐵芯損耗降低

，達到高效節能效果

。變壓器的渦流損耗與鐵芯材料厚度成正比

，與電阻率成反比，磁滯損耗與磁滯回路所包絡的面積成正比

。非晶合金帶材的厚度小

，電阻率是冷軋硅鋼片的3倍左右，因此

，由非晶合金制成的鐵芯

，它的渦流損耗比冷扎硅鋼片制成的鐵芯要小很多。另外

，SCBH15-50/10全銅非晶合金變壓器的矯頑力遠小于4A/m

，是冷軋硅鋼片的1/7左右，非晶合金的磁滯回線所包絡的面積遠遠小于冷軋鋼片

，因此非晶合金的磁滯損耗比冷軋硅鋼片的小很多

，其鐵芯損耗非常低，比傳統硅鋼片鐵芯變壓器的空載損耗低75%左右

，是目前非常理想的低損耗節能變壓器

。由于損耗低

，非晶合金變壓器發熱少、溫升低

，運行性能非常穩定

。

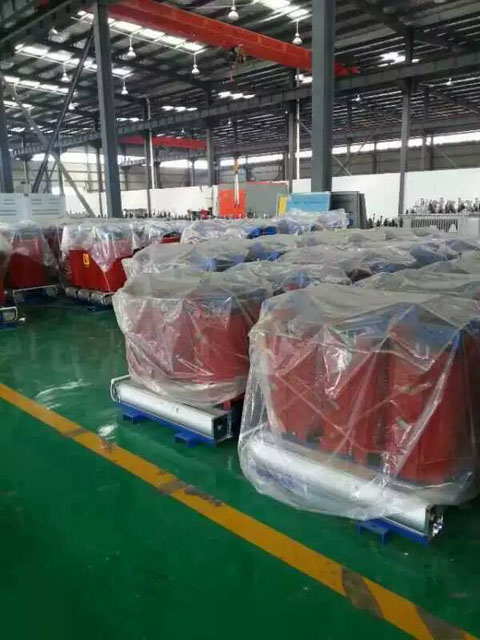

SCBH15-50/10全銅非晶合金變壓器

　　SCBH15-50/10全銅非晶合金變壓器性能特點

　　1.油箱結構堅固,可承受一個大氣壓的壓力試驗,箱蓋上無儲油柜箱壁兩側焊有高、低壓電纜接線盒,作為電纜接線之用

。高壓線圈有額定電壓及15%的分接電壓,利用分接開關變換電壓,變換電壓時必須先切斷電源,然后去除箱壁上分接開關的風雨罩進行變換分接

。

　　2.KS9變壓器低壓側允許“Y”形接成690伏供電,也可改接成形接成400伏供電,在電纜接線盒內直接將次級端頭引出六個瓷套供用戶改裝。

　　3.整個變壓器的吊起是利用箱壁所焊的吊拌,變壓器箱底均裝有小車支架,在支架上備有安裝孔,可供礦井需要加裝礦車滾輪

。

　　SCBH15-50/10全銅非晶合金變壓器產品特點

　　我廠生產的SC(B)10型為國內**批領有產品型號注冊證書的低噪聲

、低損耗型樹脂澆注線圈干式變壓器。由于先進的設計

、優質的材料

、科學的配方、嚴格的工藝和高標準的檢測

，使產品具有如下特點：

　　高壓線圈用銅線

，低壓線圈用銅線或銅箔繞制，真空狀態下環氧樹脂澆注

，固化后形成堅固的圓筒形整體

，機械強度高，局部放電小

，可靠性高

。

　　阻燃、防爆

、不污染環境

。纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧

，高熱下樹脂不會產生有毒有害氣體

。

　　SCBH15-50/10全銅非晶合金變壓器介紹：10KV級DC9,DC10,SC9,SC10,SC11,SCB9、SCB10

、SCB11型環氧樹脂澆注干式變壓器

，可作為油浸式配電變壓器的更新?lián)Q代產品，是各類干式變壓器中性能**的產品

，特別適用于城市電網

、高層建筑、商務中心

、劇院

、醫院、賓館

、隧道

、地鐵

、地下電站、實驗室

、車站

、碼頭、機場

、組合變電站等重要場所

。

　　產品特點：我廠生產的SCB9型

、SCB10

、SCB11型為國內**家領有產品型號證書的低噪音低損耗型樹脂繞注線圈干式變壓器。由于先進的設計

、優質的材料

、科學的配方、嚴格的工藝和高標準的檢測

，使產品具有如下特點：

　　1. 高壓繞組用銅線

，低壓繞組用銅線或銅箔繞制，玻璃纖維氈填充包繞

，真空狀態下用不加填料的環氧樹脂澆注

，固化后形成堅固的圓筒形整體，機械強度高

，局部放電小

，可靠性高。

　　2. 阻燃

、防爆

、不污染環境。纏繞線圈的玻璃纖維等絕緣材料具有自熄特性

，不會因短路產生電弧

，高熱下樹脂不會產生有毒有害氣體。

　　3. 線圈不吸潮

，鐵心夾件優特殊的防蝕保護層

，可在**相對濕度和其它惡劣環境中運行。間斷運行無須去潮處理

。

　　4. 抗短路

、雷電沖擊水平高。

　　5. 線圈內外側樹脂層薄

，散熱性能好

。冷卻方式一般采用空氣自然冷卻。對于任何防護等級的變壓器

，都可配置風冷系統

，以提高短時過載能力

，確保安全運行。

　　6. 體積小

，重量輕

，占地空間少，安裝費用低

，不須考慮排油池

、防火消防設施和備用電源等。

　　7. 損耗低

，節電效果好

，運行經濟，可免維護

。

　　8. 因無火滅**之虞

，可分散安裝在負荷中心，充分靠近用火點

，從而降低線路造價和節省昂貴的低壓設施費用

。

　　SCBH15-50/10全銅非晶合金變壓器結構特征：

　　1.油箱結構堅固,可承受一個大氣壓的壓力試驗,箱蓋上無儲油柜箱壁兩側焊有高、低壓電纜接線盒,作為電纜接線之用

。

　　2.KS9變壓器低壓側允許“Y”形接成690伏供電,也可改接成形接成400伏供電,在電纜接線盒內直接將次級端頭引出六個瓷套供用戶改裝。

　　3.整個變壓器的吊起是利用箱壁所焊的吊拌,變壓器箱底均裝有小車支架,在支架上備有安裝孔,可供礦井需要加裝礦車滾輪

。

SCBH15-50/10全銅非晶合金變壓器
